Második vázlat létrehozása

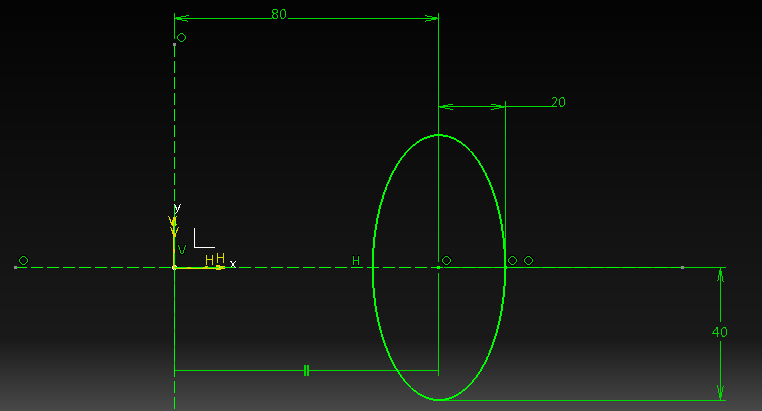

A második vázlat létrehozása lényegében megegyezik az elsőével, annyi különbséggel mindössze, hogy az előbb megrajzolt vázlat tükörképét kell elkészítenünk. Készítsünk egy vázlatot az XY síkra. Rajzoljuk meg először a tengelyvonalakat a „Line” parancs segítségével, majd tegyük őket konstrukciós (szerkesztő) vonalakká (Construction Line). A rajzeszköztárban ezután az „Ellipse” parancs felhasználásával rajzoljunk meg egy ellipszist az ábrán látható módon. Kényszerezzük be a középpontját a tengelyhez képest (Concidence), illetve adjuk meg, hogy a függőleges tengely párhuzamos legyen a függőleges szerkesztővonallal (Parallelism). Végül adjuk meg „Constraint” segítségével a méretkényszereket (középpont távolsága, kis- és nagytengely). Ha készen vagyunk, lépjünk ki a vázlatszerkesztőből.
