enReteszhorony kivágásához szükséges vázlat készítése
|
|
|
Adatok
Sketch
YZ plane Project 3D Elements Profile Quick Trim Constraints Defined in Dialog Box Constraint - Reteszhorony szélessége: 14 mm - Reteszhorony magassága: 28.8 mm Exit Sketch Fontos!
Fontos! A lemetszett, projektált vonalak színe továbbra is sárga marad, de már csak mint szerkesztővonal (szaggatott vonal) lesz látható a továbbiakban!

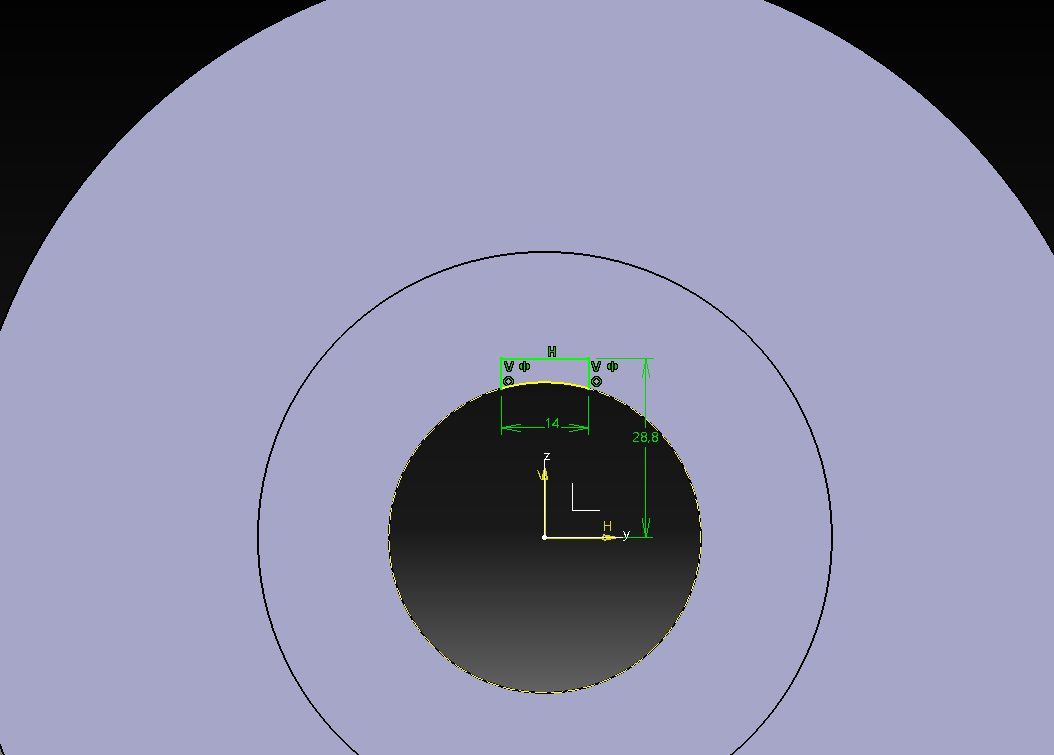

Megjegyzések A reteszhorony kivágásának előkészítése a következő lépésünk. Ehhez készítsünk egy vázlatot az „YZ” síkra, majd a „Project 3D Elements” segítségével vetítsük le a legkisebb átmérőjű kört. Rajzoljunk egy olyan profilt a „Profile” segítségével, ami téglalaphoz hasonlít, de hiányzik az alsó oldala. A „Quick Trim” eszközzel metsszük le úgy az elemeket, hogy az ábrán látható rész maradjon csak meg. Amennyiben ez sikerült, geometriai kényszerek alkalmazásával tegyük szimmetrikussá az elemet az függőleges tengelyre. Végül adjuk meg a reteszhorony szélességi és magassági méreteit az ábra szerint. Ha a megfelelő végeredményt kaptuk, lépjünk ki a vázlatszerkesztőből. |
