Főnézet elhelyezése

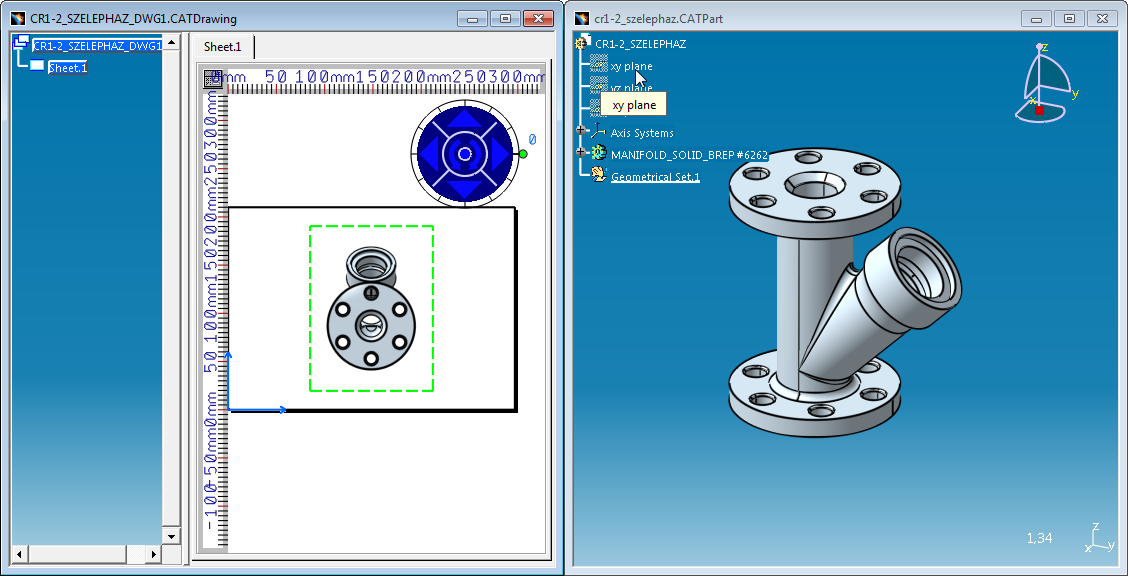

Ha nincs megnyitva, nyissuk meg a szelepházat tartalmazó modellt. A Windows menü alatt válasszuk a Tile Vertically opciót, így jutunk a képen látható osztott ablakhoz. Legyen a rajz az aktív, majd indítsuk el a Front View parancsot. Ezt követően kattintsunk a part-ot tartalmazó ablakban az xy síkra, ez lesz a referenciasík (megadhatunk más síkot is, egy a síkot definiálhatjuk másképp, pl.: három ponttal is). Ekkor a rajz ablakában megjelenik az előnézet. A kék pozícionáló gombbal forgathatjuk a kívánt állapotba, majd a gomb közepébe kattintva készíthetjük el a nézetet.
