Komponens kizárása a metszésből

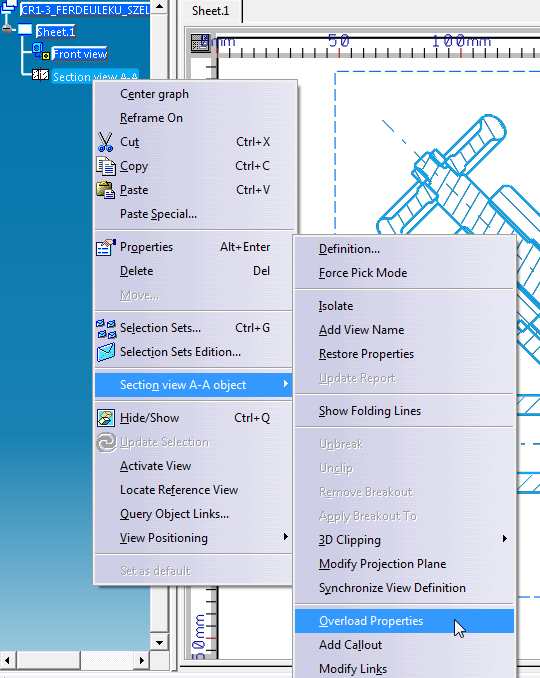

A sraffozást állítsuk be az alkatrészrajz készítésnél látott módon. Az újdonság az összeállítási rajznál, hogy egyes elemeket ki kell zárni a metszésből, erre szolgál az Overload Properties parancs. Az indítása után kattintsunk a rajzon arra az alkatrészre, amit ki szeretnénk zárni. Ezzel bekerül az ábrán látható táblázatba. A táblázatban jelöljük ki, és kattintsunk az Edit gombra, majd vegyük ki a jelölőt a Cut in section views elöl.
