Homokmag modellezése

Paste Special/
As Result With Link

Adatok

file: cr1-10_ontveny_haz_skeleton. CATPart

Publication:
ILLESZTO_FELULET_FURA- TOKKAL
FURATKOZEPPONTOK
TENGELY_F
TENGELY_E
BLOKK_ALSO_E

Fontos!

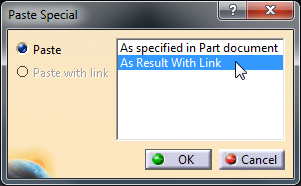

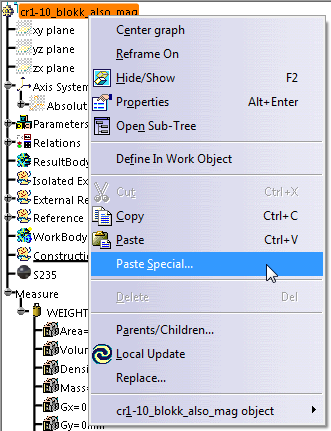

A skeletonmodellben ki kell jelölni az átmásolandó geometriákat, majd Ctrl+C, végül át kell váltani magot tartalmazó modellre. A modellfa valamely elemére történő jobb egérgombos kattintás után a helyi menüből a Paste Special parancsot kell kiválasztani (vagy: Edit/Paste Special). Végül a megjelenő ablakban az As Result With Link opciót.

Megjegyzések

A homokmagot egy új fájlba (cr1-10_blokk_also_mag.CATPart) kell modellezni. Ajánlott a BME Start Part használata! Első lépésként a magot meghatározó skeletonelemek kerülnek átmásolásra, amik a skeletonban előzőleg publikálva lettek.
