Stiffening Rib
]]
CAD Feladatok
Nyomvonal:
•
Vázlat létrehozása az első forgatáshoz
•
Vázlatsík kiválasztása
•
Fül vázlatának elkészítése
•
Függőleges hengeres rész vázlatának elkészítése
•
Alapvázlat létrehozása I.
•
Bridge
•
Kivágás méretezés és kényszerezés
•
Doboz belsejének kivágása
•
Furat letörése
•
Stiffening Rib
:
ProE
Catia
NX
Creo
SolidWorks
Inventor
Onshape
hu
en
Stiffening Rib
Adatok
L=28
R1=2,5
R2=1,65
alfa=85°
Megjegyzések

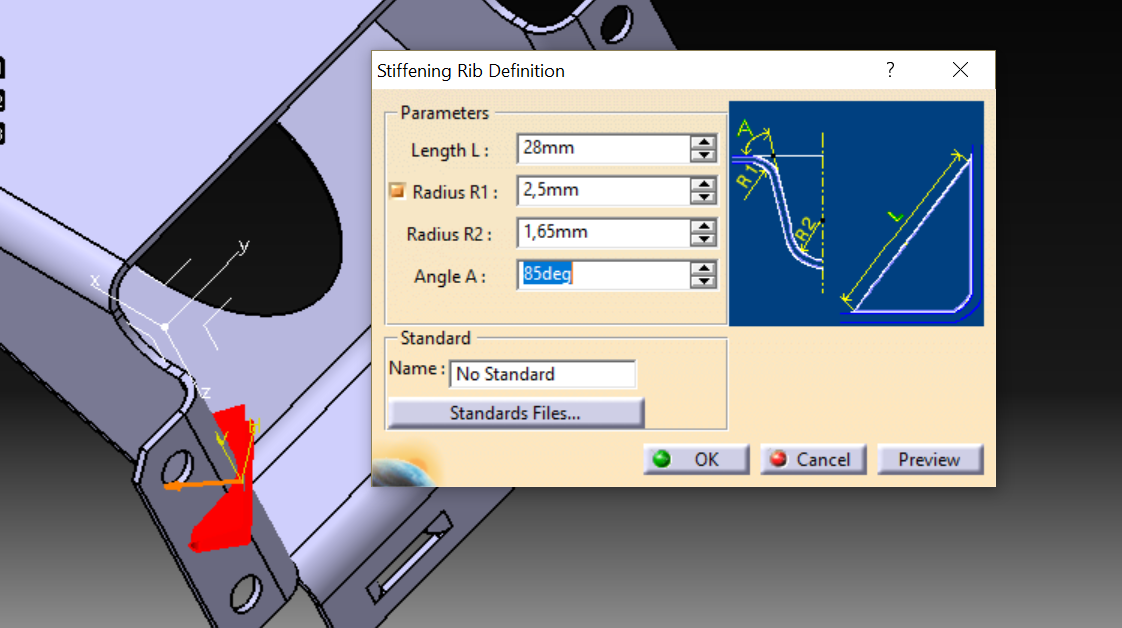

Stiffening Rib ikon segítségével elindítjuk a parancsot, beírjuk a szükséges méreteket, illetve kiválasztjuk a felületet.
