Görbék megrajzolása 2

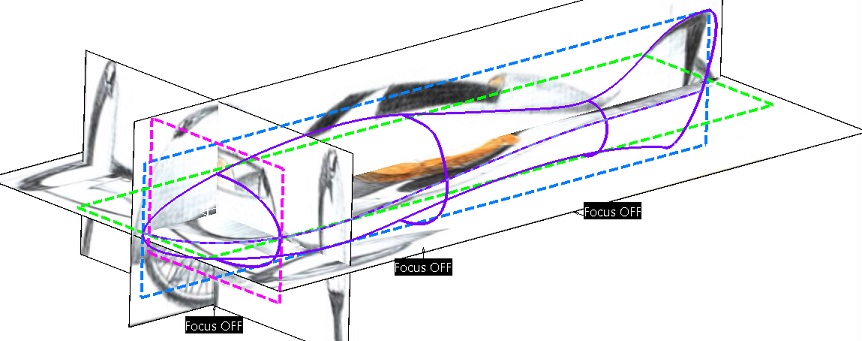

A következő lépésben a modellt elforgatjuk és így folytatjuk a görbék rajzolását a 3D CURVE paranccsal. Ahogy látszik, itt már több síkban is készültek görbék, amelyekhez segédsíkokat kellett létrehoznunk, ehhez azonban át kellett kapcsolni a CATIA-t a GENERATIVE SHAPE DESIGN modulba és ott alkalmazni a PLANE parancsot. Ebben az esetben már fontos lesz, hogy a modell görbéinek érintői a modell szimmetria síkjára merőlegesek legyenek a megfelelő felületi illeszkedés miatt. Ezt úgy lehet elérni, hogy a megfelelő pontokon jobb egér gombbal kattintunk, majd a megjelenő menüben az EDIT gombra kattintunk és beállítjuk a megfelelő értékeket.
