Metszet készítése

Section view

Megjegyzések

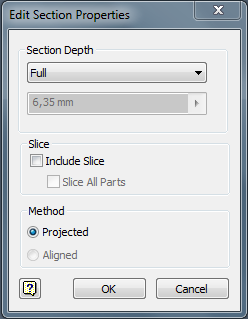

Töröljük le az előző nézetet, hogy legyen helye a metszetnek! Indítsuk el a parancsot, ezzel aktiválódik a vonalrajzoló eszköz. Rajzoljuk meg a metszősíkot az aktív nézeten, amiből a metszetet származtatni szeretnénk. A rajzolásban segít, hogy a Inventor felismeri jellegzetes pontokat (szakaszfelező, kör középpontja, stb.). A metszet lerakása ugyanúgy történik, mint a nézeté.

Fontos!

Aktívnak kell lennie annak a nézetnek, amiből a metszetet származtatjuk. Ehhez kattintsunk duplán a nézet keretére (akkor jelenik meg, ha a nézet fölé húzzuk az egeret). Ha magától értetődő a metszősík helye, és nincs szükség az elnevezésekre, akkor azokat a Del billentyűvel törölhetjük. Ha csak módosítani kell (pl.: nem kell a Section, csak az A-A jelölés), akkor jobb kattintás a feliraton, és válasszuk az Edit View Label… opciót.
