Helyzettűrés II. (merőlegesség)


Geometric Tolerance


Adatok

Megjegyzések

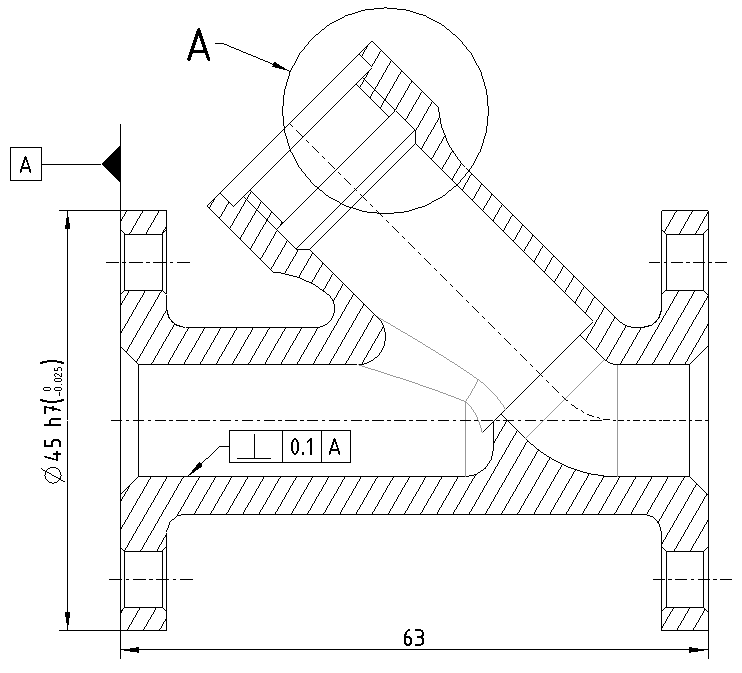

A parancs kiadása után a Model Refs fülön a Select Entity-vel kell kiválasztani egy referenciát, majd a Placement: To Be Placed alatt megadni, hogy nyíllal szeretnénk felhelyezni (With Leader) a merőlegesség helyzettűrést, végül pedig ki kell jelölni azt az élt (On Entity – Arrow Head), hogy mire mutasson a nyíl. A helyzettűrés a középső egérgombbal helyezhető fel.

Fontos!
