Robbantott nézet elhelyezése

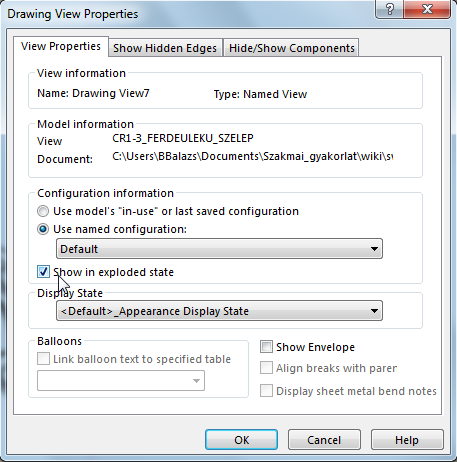

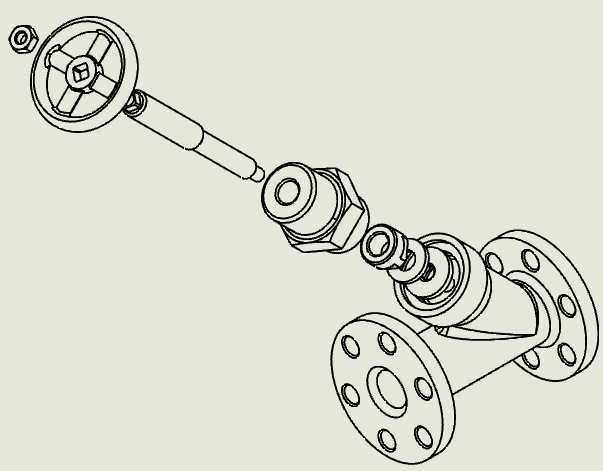

A tanultak alapján helyezzünk el a lapon egy izometrikus nézetet. Kattintsunk rá jobb egérgombbal, és válasszuk a Properties parancsot a helyi menüből. A megjelenő ablakban a View Properties fül alatt pipáljuk be a jelölőnégyzetet a Show in exploded state opció előtt. Így a modell abban a robbantott állapotban kerül ábrázolásra, amit előzőleg az összeállítási modellben létrehoztunk. Ha abban módosítunk valamit, az a rajzon is automatikusan megváltozik.
