Helyzettűrés II. (merőlegesség)
Geometrical Tolerance
Adatok
Megjegyzések

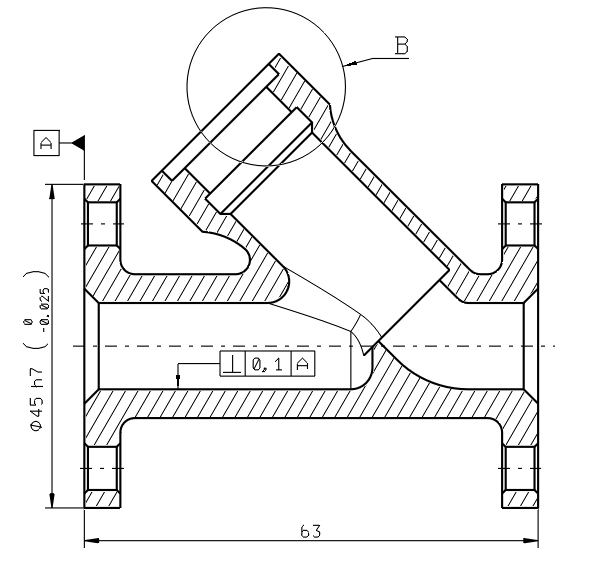

A parancs elindítása után ki kell jelölni az egyenest, amelyre rakni szeretnénk.
Fontos!

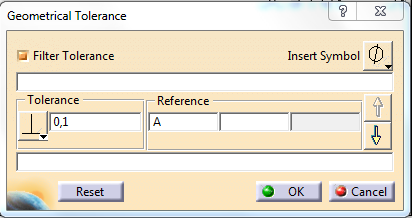

A parancsablakban adjuk meg a tűrés típusát, értékét, és a bázist is. A bázist beírhatjuk kézzel is, de a rajzon is rákattinthatunk.
