Kivágás 2

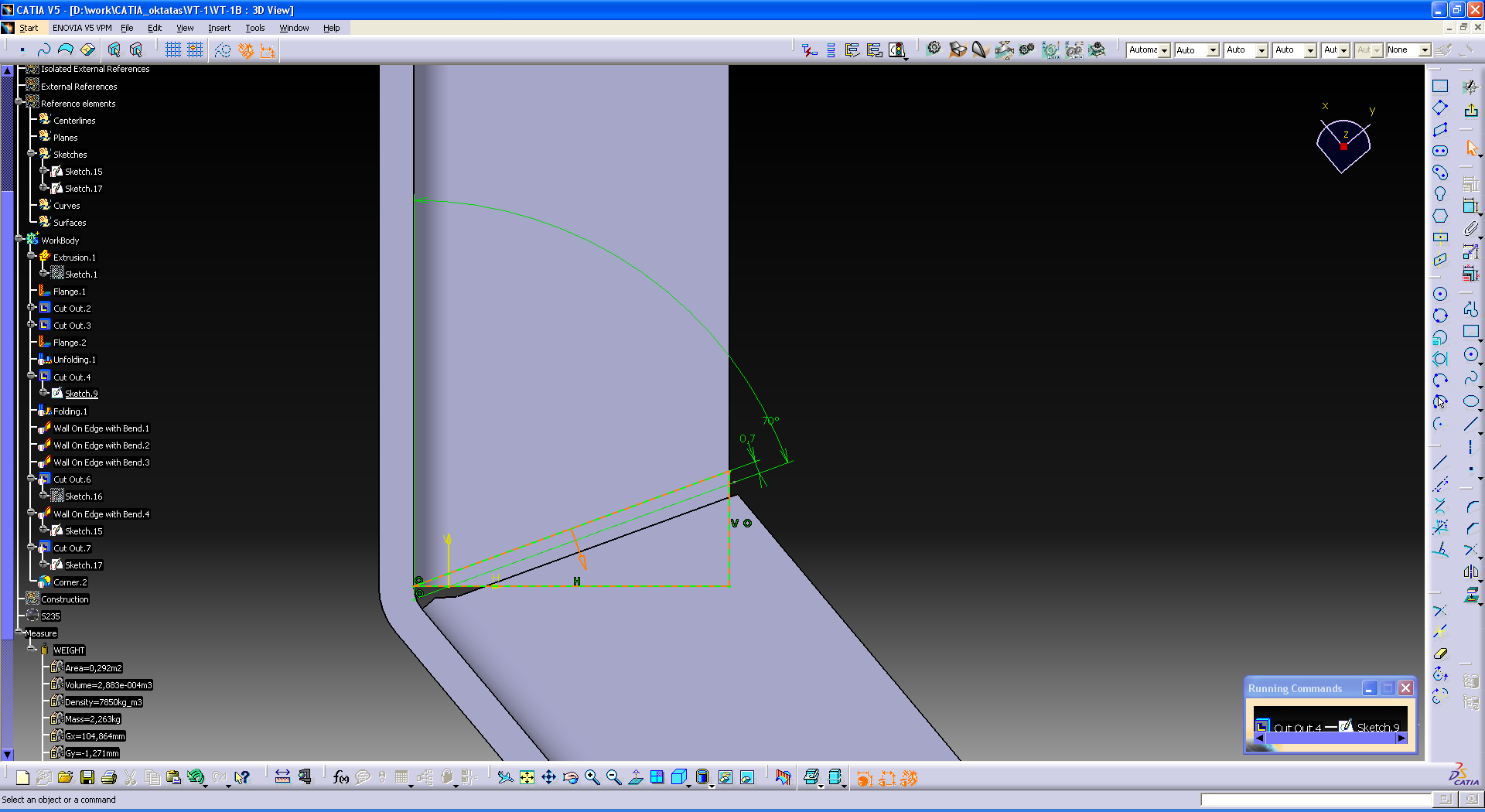

Adatok
h=0,7
alfa=70°
Megjegyzések

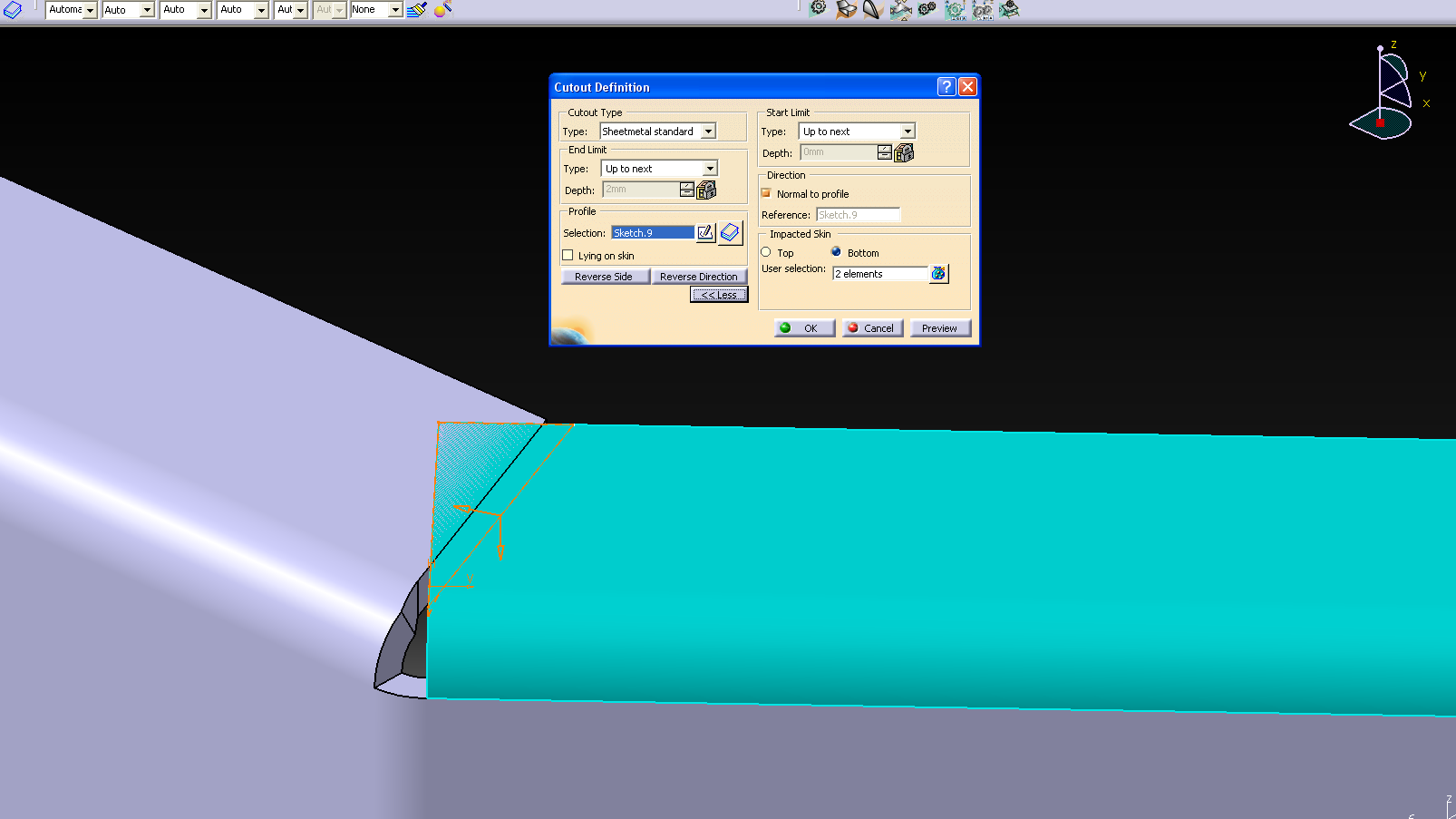

Egy újabb Cut Out feature segítségével kivágjuk az összemetsző sarkot.
Fontos!
Ki kell választani, hogy mely felületek kerülnek vágásra az Imapcted Skin menüpont alatt.
