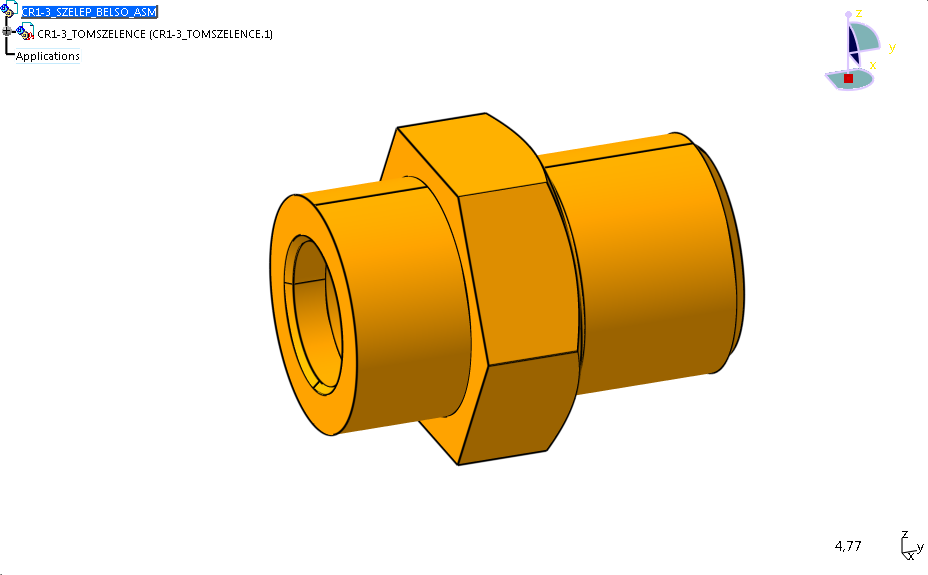

enElső komponens beszerelése (tömszelence)
|
|
|
Adatok
CR1-3_TOMSZELENCE
.CATPart Megjegyzések
Legyen a beszerelt tömszelence fix! Ehhez használjuk a Fix kényszert. A parancsikonjára való kattintás után vagy a fában, vagy a modelltérben ki választani a rögzítendő alkatrészt. Nincsen felugró ablak, onnan tudjuk hogy a parancs aktív, hogy az ikonja narancssárgára változik.
Fontos!
Az Existing Component parancsikonra kattintás után nem történik semmi. Az azért van, mert előbb ki kell választani, hogy hová kívánjuk beilleszteni az új alkatrészt. Ehhez a bal oldalon látható Design Tree-ben a kívánt összeállításra, jelen esetben a CR1-3_SZELEP_BELSO_ASM-re kell kattintani, és ez után jelenik meg a tallózó ablak, ahol megadhatjuk az alkatrész elérési útvonalát. Ez több alösszeállítást tartalmazó modell esetén nyer értelmet.
|
