Orsó beszerelése

Coincidence Constraint

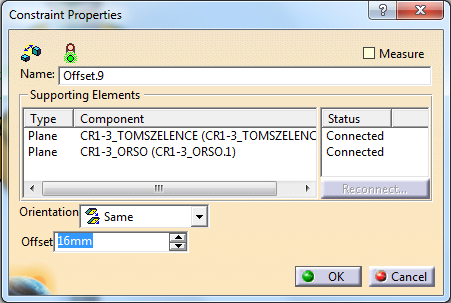

Offset Constraint

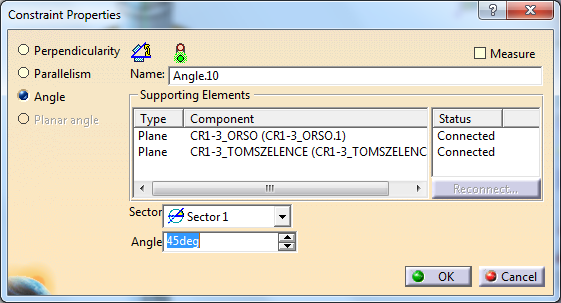

Angle Constraint

Adatok

CR1-3_ORSO.CATPart
Coincidence
Offset value: 16 mm
Angle value: 45 deg

Megjegyzések

Elsőként legyen a tömszelence és az orsó tengelye egybeeső. Ehhez a Coincidence parancsra kell kattintani, majd az első alkatrész hengeres felületére (láthatjuk, hogy a tengelye kerül kijelölésre), végül a másikéra. Ezt követően Offset paranccsal állítsuk be az alkatrészek közötti távolságot. Az Orientation opció beállításával fordítsuk a kívánt helyzetbe az orsót. Végül az Angle paranccsal állítsuk be a szöget.

Fontos!

Catia-ban a kényszereket közvetlenül érjük el, a parancsikonjukra kattintva. A létrehozás közben sincsen felugró ablak, vagy hasonló (kivéve ha értéket kell megadni), az ikon narancssárga színéről tudjuk, hogy melyik parancs aktív, továbbá a programablak bal alsó sarkában lévő leírásból tudjuk meg, hogy az adott kényszer milyen bemenő geometriát tud használni.
