enSzelep belső beszerelése
|
|
|
Adatok
CR1-3_SZELEP_BELSO_ASM
.CATProduct Coincidence Contact Angle Megjegyzések

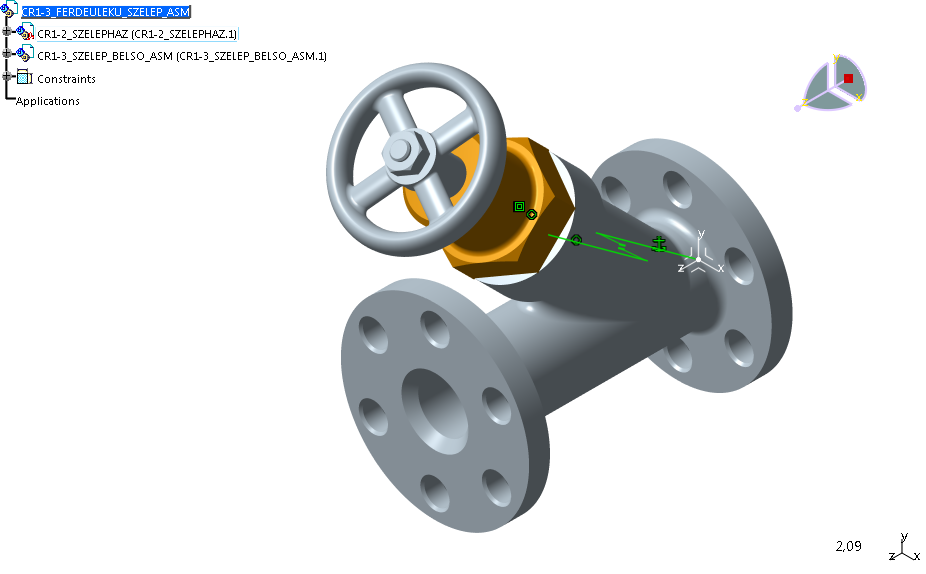

A megismert kényszerekkel beszerelhetjük a szelepbelsőt tartalmazó alösszeállítást. Egyetlen újdonság, hogy az Angle kényszer definiálóablakában a Pararellism opciót kell választani.
Fontos!
Ha nem akarjuk látni a kényszereket, a Design Tree-ben kattintsunk jobb gombbal a Constraints csoportra, majd a Hide/Show parancsra. Hasonló módon, ha nem látjuk a szelepház koordinátarendszerét vagy segédsíkjait (pedig a kényszerezéshez szükség van rá), keressük ki a Design Tree-be, és jelenítsük meg így.
|
