enSzelep belső beszerelése
|
|
|
|
Adatok
CR1-3_SZELEP_BELSO.iam
Parallel Concentric Coincident Megjegyzések
A megismert kényszerekkel szereljük be a szelep belsejét tartalmazó alösszeállítást! Jelöljük ki az alösszeállításban és a szelepházban is az XY nevű fősíkokat, és tegyük őket párhuzamossá (Parallel), majd a tömszelence és a ház megfelelő hengeres felületeit tegyük koncentrikussá, végül a tömszelence alját ültessük a szelepház ferde csőszakaszának felső felületére (Mate).
Fontos!

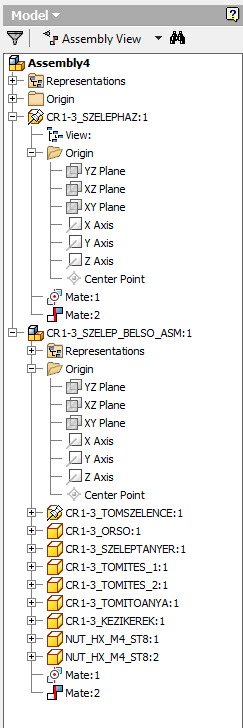

A síkok nem láthatóak, azokat a modellfában kell kijelölni. A fa a kényszerek definiálása közben is látható a modelltér bal szélén, csak a különböző szintek előtti „+” jellel ki kell bontani.
|
