Sraffozás beállítása

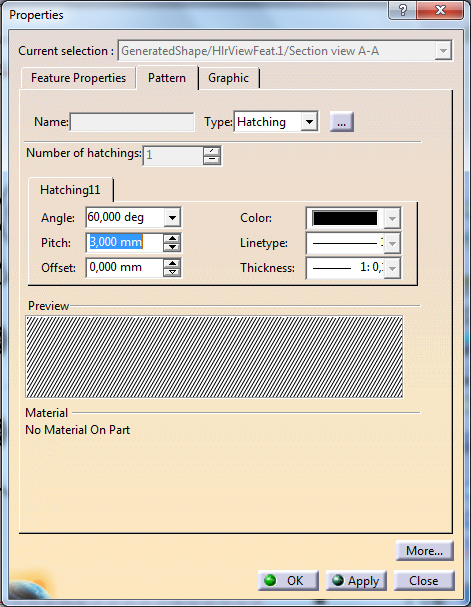

Pattern Properties
Adatok
Pitch: 3 mm
Angle: 60 deg
Megjegyzések
Kattintsunk duplán a sraffozásra a szerkesztéséhez. A megjelenő ablakban válasszuk a Pattern fület.
