Furatképző kihúzása


Pad

Adatok

First Limit: 100 mm
Mirrored extent

Fontos!

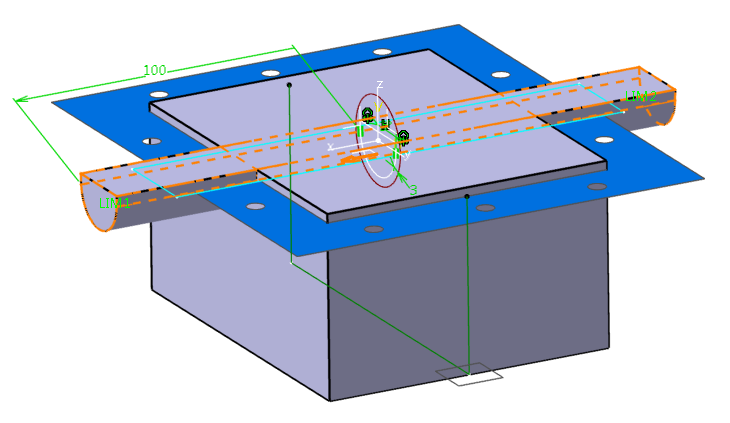

A kihúzás vázlatának a felső vonala illeszkedik a 3 mm-rel megemelt felső síkhoz. Maga a vázlat tartalmazza a 3 fokos öntési ferdeséget!

Megjegyzések

A főtengelyfuratot kialakító térfogat szimmetrikus kihúzással készül. A keresztmetszet 3 mm-rel le van csökkentve az öntési ráhagyás biztosítása végett.
