Öntvény lekerekítése - 1. rész

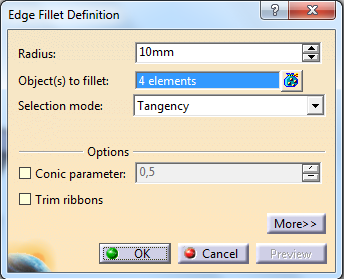

Edge Fillet

Adatok

R = 10 mm

Fontos!

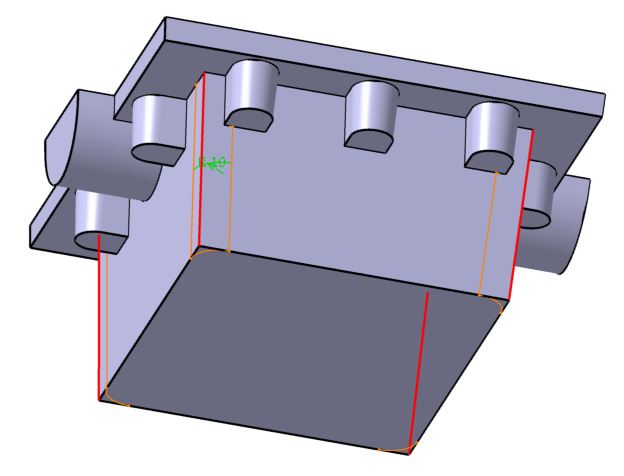

Olyan sorrendben célszerű lekerekíteni az éleket, hogy elsőként a különálló elemek készüljenek el (a példában a függőleges élek). Ennek eredménye, hogy így létrejön egy olyan éllánc, amelynek elemei tangenciálisan kapcsolódnak egymáshoz (itt az alsó lap határolóélei). Az ilyen lánc egy kattintással lekerekíthető.

Megjegyzések

Az öntvény éleit le kell kerekíteni, mert a szerszám megmunkálásakor csak lekerekített éleket lehet kialakítani, továbbá az éles élek öntészetileg és szilárdságilag is kedvezőtlenek.
Az egyenletes falvastagság kialakítása végett külön figyeljünk a külső sugár helyes megválasztására!
