Csavar modellezése -Fej kialakítása

Adatok

segédkör paraméter: 0,95*laptavolsag
háromszög befogó paraméter: 0,5*fejmagassag

Megjegyzések

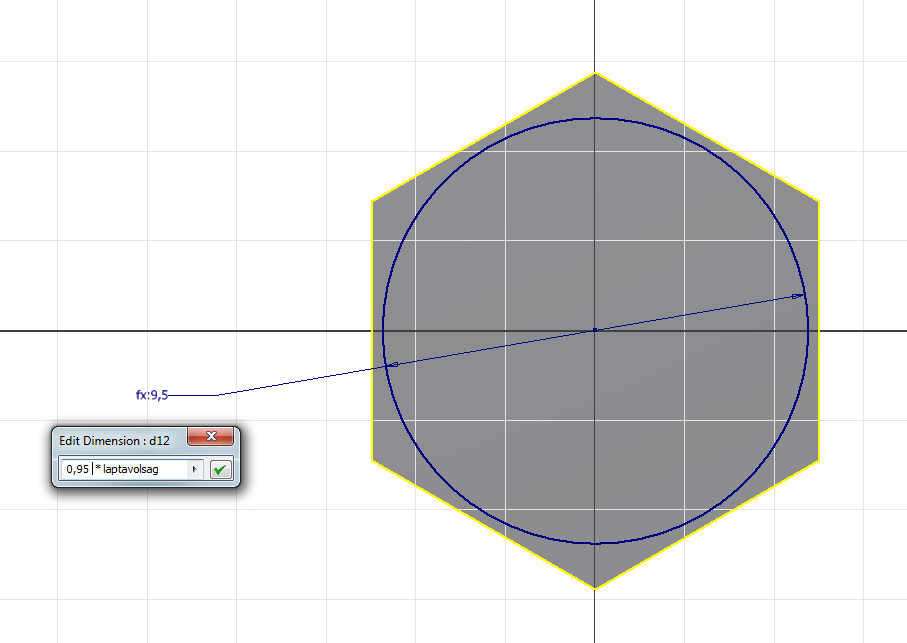

Első lépésként vegyünk fel egy segédkört a csavar felső lapjára.
Majd a ZY síkban rajzoljuk :

0. A sík kiválasztása után nyomjunk F7 billentyűt.

1.

-t használva vetítsük át az előzőleg megrajzolt kört.

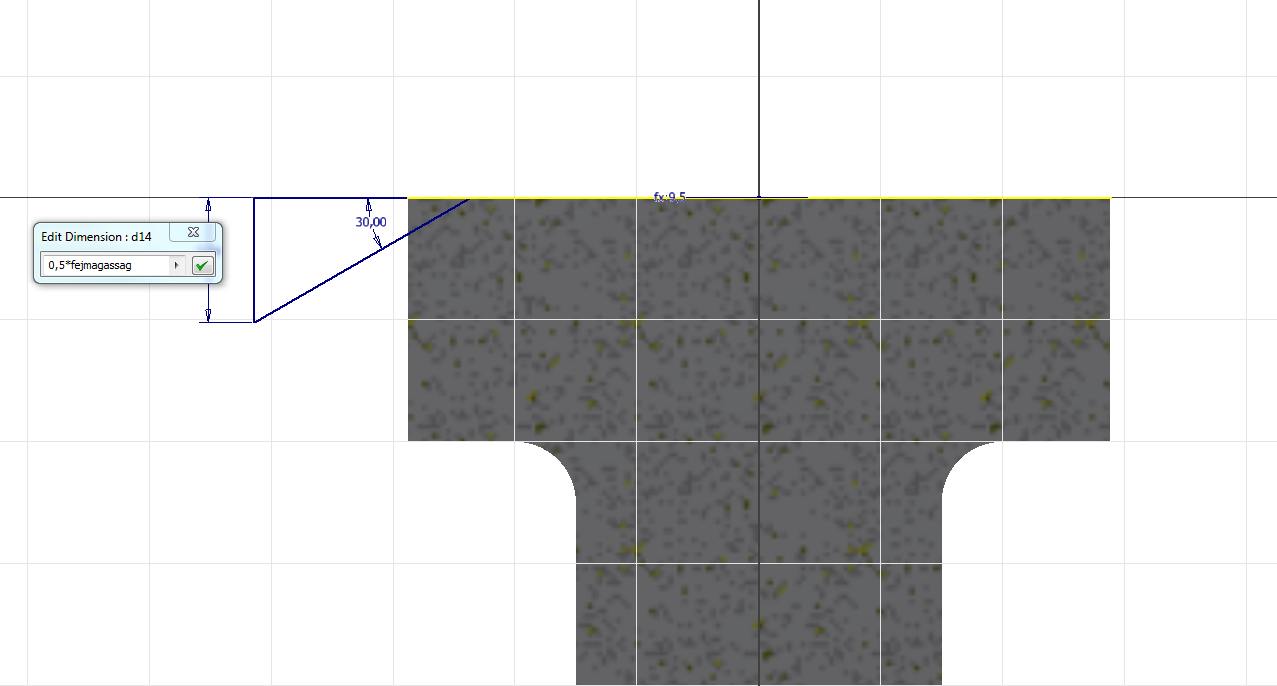

2.Rajzoljunk meg egy háromszöget az ábrán látható módon. A méreteket paraméteresen adjuk meg. (Lásd:Adatok)

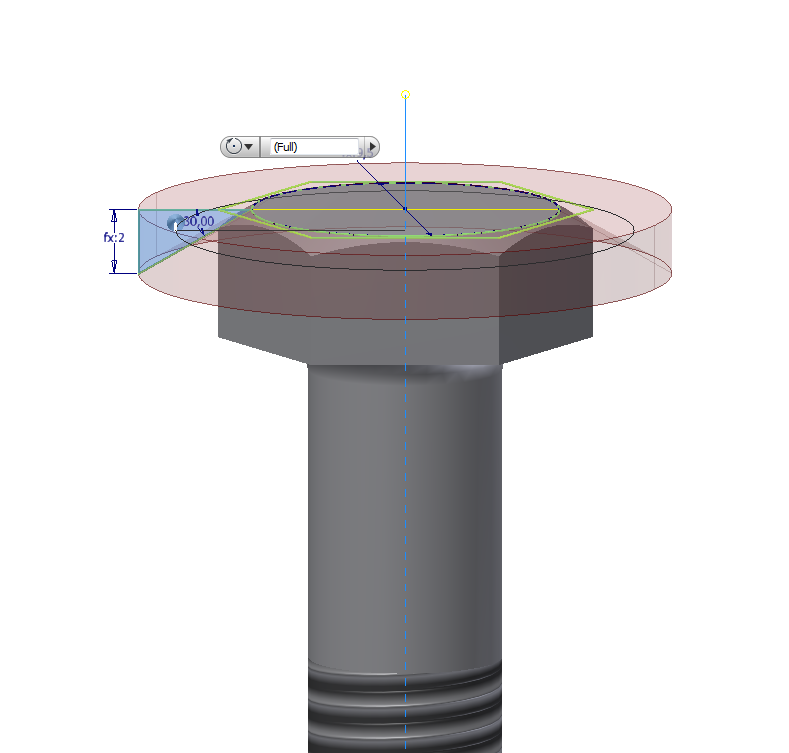

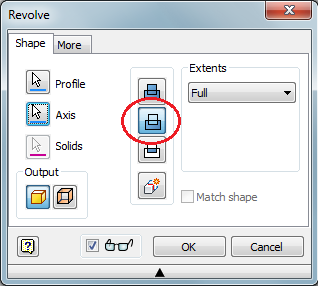

3. A háromszöget forgassuk körbe a Z tengely körül, de válasszuk az anyageltávolítás opciót.

Fontos!

Amikor a méretet függvényként adjuk meg, figyeljünk, hogy a paraméter neve megegyezzen. Méret parancs használatakor a kis nyílra kattintva választhatunk az előzőleg definiált paraméterek közül. A paraméter nevét, és értékét később tudjuk módosítani.
