Robbantott nézet készítése

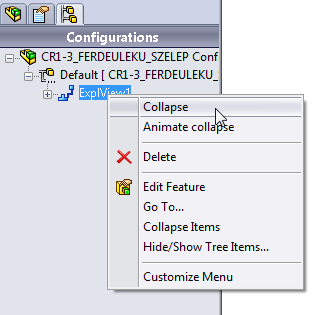

Indítsuk el az Exploded View parancsot. A Settings csoport alatt megadhatjuk, hogy mely alkatrészek vegyenek részt a műveletben (ha a teljes összeállítást szeretnénk robbantani, célszerű a modellfát és az ismerős Windows-os kijelölést használni: első elem+shift+utolsó elem). Az alatta lévő mezőbe kattintva adhatjuk meg a mozgás referenciáját: alapértelmezésben ez az összeállítás koordinátarendszere, ami jelen esetben nem felel meg számunkra: kattintsunk a ház ferde csőszakaszának hengeres felületére, így a mozgatás a henger tengelyének irányába esik. A következő mezőben adjuk meg, hogy milyen távol legyenek az alkatrészek, majd Apply, végül a zöld pipával elfogadhatjuk a nézetet. A szerelt nézet visszaállításához az ábrán látható módon járjunk el.
