enCsapágyfészek kialakítása - 2. rész
|
|
|
Adatok

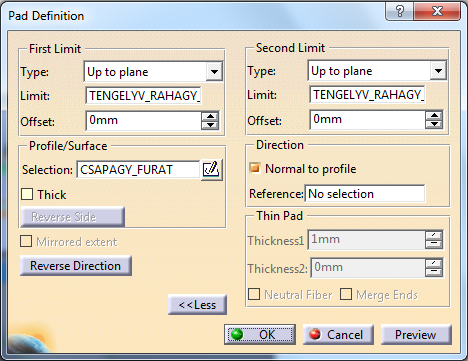

First Limit: Up to plane
Second Limit: Up to plane Falvastagság = 5 mm Fontos!

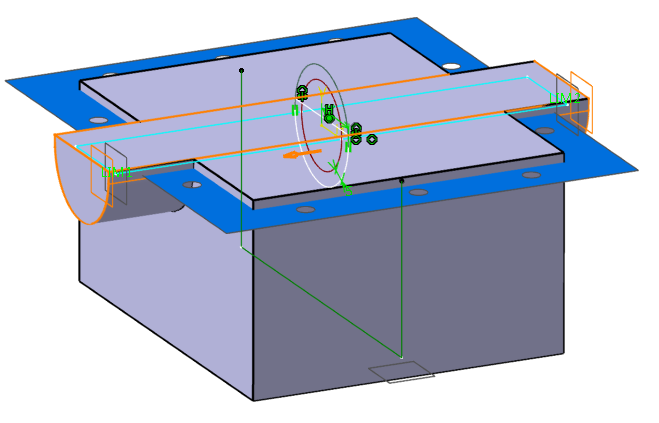

A kihúzás vázlatának a felső vonala illeszkedik a 3 mm-rel megemelt felső síkhoz. Maga a vázlat tartalmazza a 3 fokos öntési ferdeséget, hasonlóan, mint a magnál látott megoldás!
Megjegyzések A főtengely csapágyazásának a fészkét kialakító térfogat kétoldalas kihúzással készül. A keresztmetszet 5 mm-rel meg van növelve a falvastagság kialakításának céljából. |
