enFelöntések kialakítása a csavarmeneteknek
|
|
|
Adatok

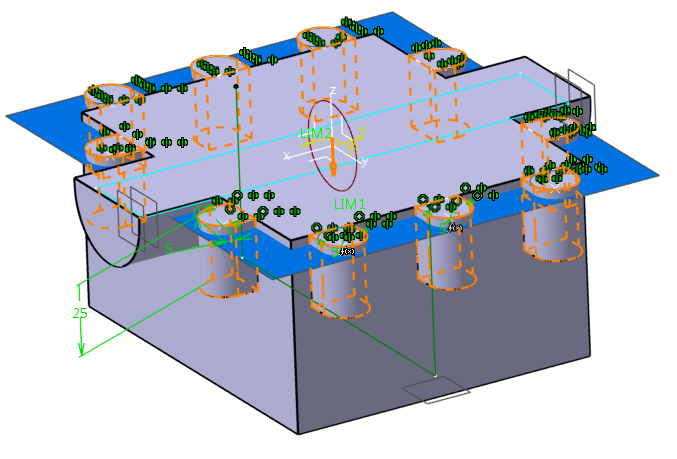

First Limit: 25 mm
Falvastagság = 5 mm Fontos!

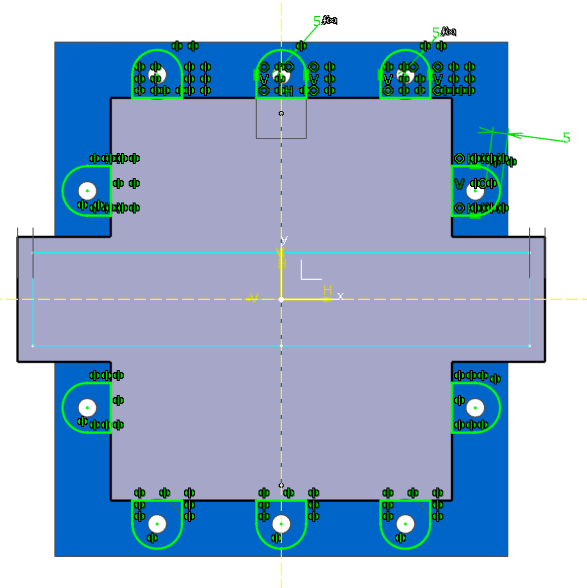

A kihúzás vázlatában a körív 5 mm-re van a furatot jelképező körvonaltól: ez biztosítja a kellő falvastagságot a későbbi menetes zsákfurat kialakításához.
Megjegyzések A felöntések kihúzással készülnek. A sketch-ben törekedni kell a tükrözés használatára a gyorsaság növelése céljából. Csak három kontúrt kell megrajzolni (ezeknek látható a mérete az ábrán), a többi tükrözéssel előáll. Az egyforma méreteket függvénnyel egyenlővé kell tenni, így elkerülhető a hibázás módosítás esetén.
|
